Beskrivning

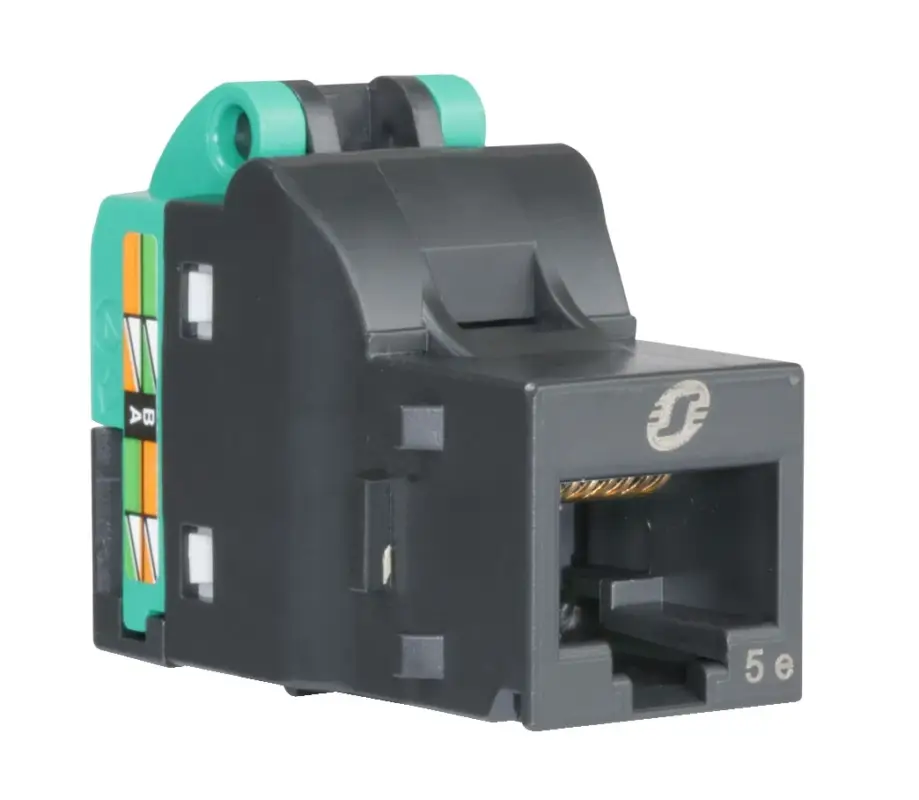

LexCom/Actassi Modularjack S-One DPM RJ45 Cat5e UTP
Cat5e-modularjack med UTP-skärmning
LexCom/Actassi Modularjack S-One DPM RJ45 Cat5e UTPSkärmade modularjack S-One DPM kategori 5e för Klass D-applikationer.
LexCom/Actassi Modularjack S-One DPM RJ45 Cat5e UTP har tydlig färgmärkning för trådanslutning och mycket enkel anslutning av tråden utan specialverktyg.
DPM-design (Direkt Panel Montage) medför att uttaget snäpps fast utan montageram i panelsidan.
I uttagssidan används montageramar för fastsättning av jacket.
Alla RJ45-uttag i kategori 5e-serien har färgkod grön på snabbkopplingsklämma.
Obs! Schneiders LexCom och Actassi-serier har interkompatibla modularjack.
Obs! Actassi S-One-modularjack passar endast till S-One-paneler, eller kompatibla paneler.
Kat 5e, 100MHz, Klass D-applikationer, 568A/568B koppling.
Snabbkopplande Schneider Actassi S-One
Modularjack till LexCom
Skärmning STP
Uppyller standarderna: EN50173-1, ISO/IEC11801 och TIA/EIA-568-C.2-1
Tydlig färkodning och verktygslös anslutning
| Art-nr |
51 463 70…71 |
| Tillv. art-nr | VDIB17715U01 VDIB17715U12 |
| Benämnng | Schneider S-One DPM RJ45 Cat5e UTP |
| Jack typ |
S-One DPM |
| Kategori typ |
Cat5e/Kat-5E |
| Typ av kommunikationsnätverk | 1000BASE-T |
| Protokoll | PoE+ (Power over Ethernet) |
| VoIP (Voice IP) | |
| Skydd | Integrerad kortslutningsskydd |
| Självjusterande i 360° | |
| Ström |
<= 1.5 A vid 25 °C |
| Sändningsfrekvens | <= 100 MHz |
| Resistans | <= 200 Ohm |
| Dämpning | >= 35 dB från 30…100 MHz |
| >= 75 – 20 x log(f) dB från 100…1000 MHz | |
| ”Transverse conversion loss” | >= 50 dB |
| >= 68 – 20 x log(f) dB från 1 kHz…500 MHz | |
| Antal pins |
8 pins, kopparlegering med guldplätering (IEC 60603-7) |
| Mekanisk livslängd | >= 750 cykler |
| AWG tjocklek | AWG 22…AWG 25 |
| Kabel diameter | Ø 0.9…1.4 mm |
| Dragmotstånd | 50N under 60s |
| Färg | Koppling: Silver Kabelorganiserare: Grön |
| Färgkod | 568 A/B |
| Temperaturområde | -40 till +70 °C |
| Produkt standard | ISO/IEC 11801 Ed2.1 |
| ANSI/TIA-568-C.2 | |
| EN 50173:2007 | |
| IEC 60603-7-51 | |
| ISO/IEC 11801:2011 Ed.2.2 | |
| Längd |
35 mm |
| Bredd | 18 mm |
| Höjd | 28 mm |
